ENEXSA arbeitet kontinuierlich mit Herstellern von Gasturbinen und Kolbenmotoren zusammen, um eine der weltweit größten Sammlungen von Leistungscharakteristiken von Gasturbinen und Kolbenmotoren zu pflegen und zu erweitern.
Der Anwender kann eingehende thermodynamische Berechnungen der Gesamtanlage durchführen, die von den Features von EBSILON®Professional profitieren, wie z.B.:
ENEXSA arbeitet mit Gasturbinen- und Gasmotorenherstellern zusammen, um die ENEXSA Bibliotheken kontinuierlich zu vergrößern und eine wertvolle und „lebendige" Quelle für Leistungsdaten von Gasturbinen und Kolbenmotoren entstehen zu lassen, sodass Ingenieure weltweit zuverlässige Daten aus erster Hand dazu verwenden können, um Kombikraftwerke zu analysieren und zu verbessern.
Die ENEXSA Gasturbinen-Bibliothek ist für die Verwendung in der EBSILON®Professional Komponente 106 "Gas Turbine (OEM GT)" entwickelt worden. Die ENEXSA Gasturbinen-Bibliothek deckt eine breite Produktpalette ab. Die Leistungsdaten werden von den jeweiligen OEM bereitgestellt und freigegeben. Datenupdates werden erstellt, sobald neue Modelle und/oder neue Leistungsdaten zur Verfügung gestellt werden.
Die Leistungscharakteristik einer Gasturbine hat einen signifikanten Einfluss auf den nachfolgenden Abhitzekessel und seinen Dampfkreislauf. Moderne hocheffiziente Gasturbinen integrieren den Wasser-Dampf-Kreis mit Brennstoff- und/oder Luftvorwärmung, und in manchen Fällen werden auch die Kühlwärmen der Brennkammern und der Turbine mit dem Prozess kombiniert. Das EBSILON®-Modell der Gesamtanlage ermöglicht es dem Benutzer, die Prozesse über den gesamten Leistungsbereich einer Anlage zu beurteilen, und wesentlich dafür sind die detaillierten Leistungsdaten, die die ENEXSA Gasturbinen-Bibliothek bereitstellt.
Die Gasturbinen-Bibliothek berechnet Korrekturfaktoren und Offsets an für Leistung, spezifischen Brennstoffbedarf, Abgasmenge, Abgastemperatur, Kühlwärmen und Einspritzmengen in Abhängigkeit von Umgebungs- und Betriebsbedingungen im Grund- und Teillastfall. In einem Datensatz für ein ausgewähltes Gasturbinen-Modell können bis zu 69 Korrekturkurven implementiert werden. Die Daten sind in Tabellen hinterlegt, und die Korrekturkurven werden in einer übersichtlichen Matrix zur Verfügung gestellt, die leicht zu handhaben ist. Der Anwender kann die vorkonfigurierten und vom Hersteller freigegebenen Datensätze aus der ENEXSA Bibliothek verwenden oder eigene neue Datensätze erstellen, die entweder auf projektspezifischen Informationen basieren oder durch Kopieren und Bearbeiten von bestehenden Datensätzen erstellt werden.

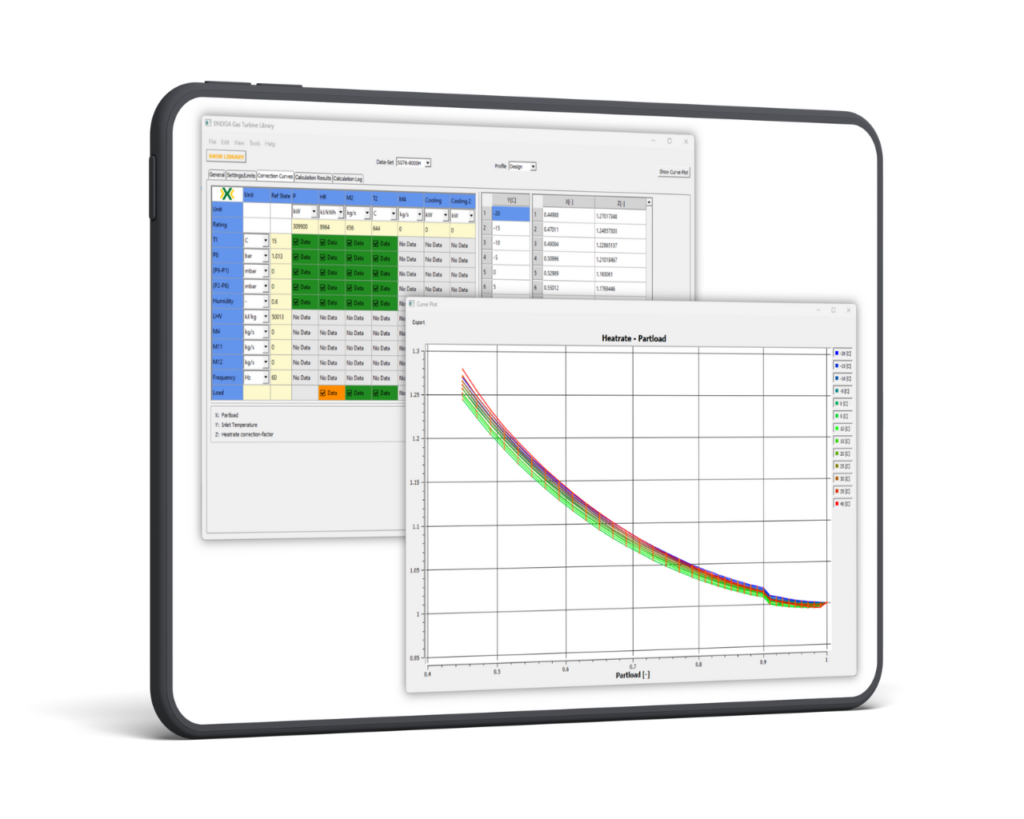

Abhängig von der Datenbeschaffenheit sind die Korrekturkurven ein- oder zweidimensional. Jede Korrekturkurve kann separat dargestellt werden. Das Beispiel im Screenshot zeigt einen typischen Verlauf von spezifischem Brennstoffbedarf vs. Teillast mit der Umgebungstemperatur als zweitem Parameter.
Die ENEXSA Kolbenmotoren-Bibliothek wird in der EBSILON®Professional-Komponente 153 (Reciprocating Engine) verwendet. Diese Komponente wurde entwickelt, um große Gas- und Dieselmotoren mit Wärmeeinbindung darzustellen und zu berechnen. Die Leistungsdaten werden von den jeweiligen OEM bereitgestellt und freigegeben.
Die Kombination aus thermischen Leistungsdaten und Detailinformation über Temperatur- und Durchflussregelung der verschiedenen Kühlkreise des Motors ermöglicht die genaue Simulation einer modernen KWK-Anlage. Die lastabhängigen Abwärmen des Motors können wirklichkeitsgetreu modelliert und optimal in die Anlage integriert werden. Dieser Ansatz erlaubt es dem Benutzer auch, einen exakten „Digital Twin" seiner Anlage zu erzeugen, der über den gesamten Betriebsbereich gültig ist.
Moderne Motoren-basierte KWK-Anlagen haben das Ziel, die verfügbare Abwärme des Motors bestmöglichst in der Anlage zu verwenden, um den Brennstoff maximal auszunutzen. In der Kolbenmotoren-Bibliothek können bis zu sechs Wärmequellen definiert werden, um die verfügbare Abwärmen eines Motors zu beschreiben. Die Verwendung dieser Wärmen kann in vier verschiedenen "Heat Rejection Groups" kontrolliert werden. Es werden mehrere Möglichkeiten für die Regelung von Durchfluß und Temperatur der Kühlkreise angeboten, um eine genaue Abbildung der Energie, die vom Motor freigesetzt wird, zu erhalten. Dies betrifft nicht nur die Leistung, sondern auch Durchfluß und Temperatur. Letztere ist wichtig, um den Wärmebedarf genau zu simulieren, da diese Parameter unter besonderen Betriebsbedingungen limitierend wirken können.
Der Datensatz in der ENEXSA Kolbenmotoren-Bibliothek beschreibt Leistung, Wärmeverbrauch, Abgastemperatur und Abgasmenge, verschiedene Wärmequellen (HT, LT, Öl, Gehäuse) und Umverteilung von Wärmen in Abhängigkeit von Temperatur und Last. Die Daten sind jeweils in zweidimensionalen Matrizen dargestellt. Das Beispiel im Screenshot zeigt die Abgastemperatur in Abhängikeit von der Teillast mit der Eintrittstemperatur als zweitem Parameter.
Entdecken Sie unsere Artikel und andere Ressourcen als kostenlosen Download.

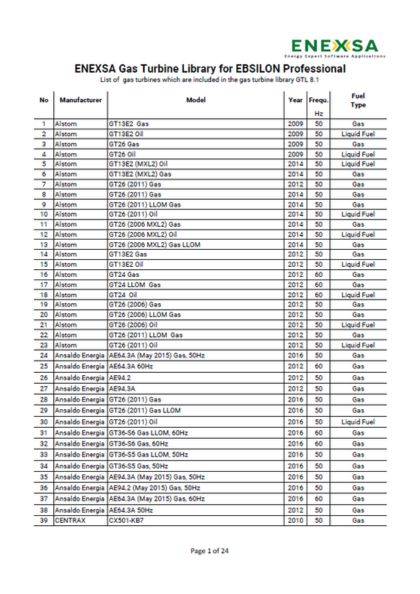

Liste der in der ENEXSA-Gasturbinenbibliothek enthaltenen Gasturbinen.
Liste der in der ENEXSA-Motorenbibliothek enthaltenen Gas-Kolbenmotoren.
Ermitteln sie die Leistungsfähigkeit ihrer GT mittels der EBSILON-Gasturbinenbibliothek.
